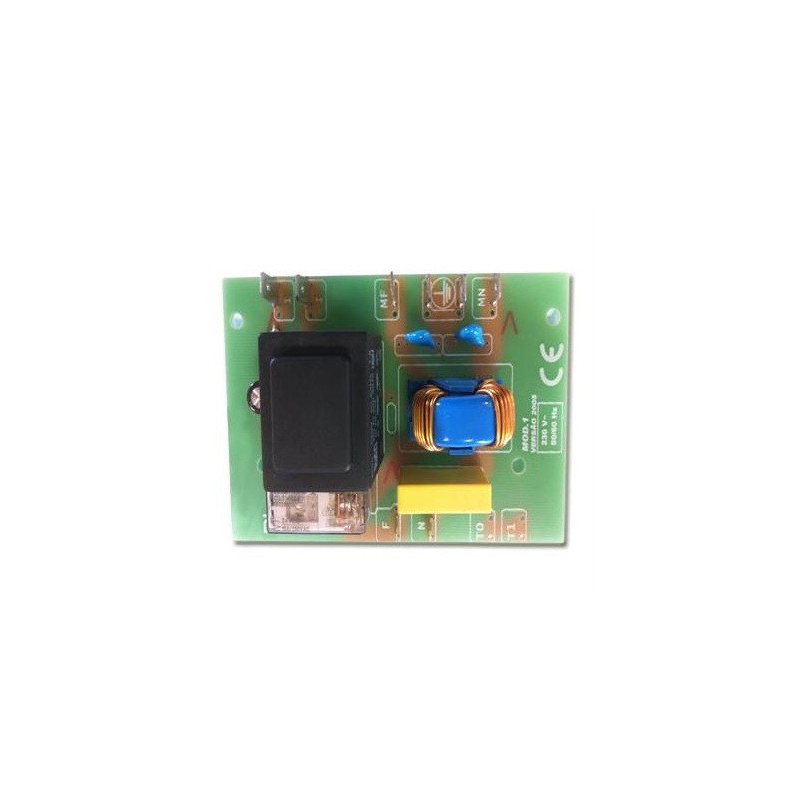

Carte électronique universelle 1 moteur pour aspirateur centralisé

Agrandir l'image

CARTE ÉLECTRONIQUE UNIVERSELLE – ASPIRATEUR CENTRALISÉ 1 MOTEUR

Name: SAS AMS France
Address: 29 rue Pierre semard, Port Saint Louis Du Rhone, 13230, France
Telephone: 06 59 48 32 38
Price range: 0 - 9849.16

Référence : CARTE MAX 2200W

État : Nouveau produit

Carte électronique universelle pour aspirateur centralisé 1 moteur.
Idéale pour remplacer une ancienne carte électronique devenue indisponible ou certaines références plus récentes.

Bornes F / N, MF / MN, terre moteur et commande filaire I / I.

Assistance technique SAS AMS FRANCE
Conseils jusqu’à 20h au 06 59 48 32 38

Plus de détails

En stock départ France livraison 24/48h

Imprimer le PDF

Imprimer

Fiche technique

Marques	TOUTES MARQUES AVEC 1 MOTEUR
Référence	2200-MAX
Intensité Amp	NC
Une question ?	[email protected] ou 04 42 40 47 93
Voltage	220-240 V

En savoir plus

SAS AMS FRANCE

CARTE ÉLECTRONIQUE UNIVERSELLE

Pour aspirateur centralisé 1 moteur

Carte électronique universelle pour centrale d’aspiration équipée d’un seul moteur.

Cette carte est particulièrement adaptée au remplacement d’une ancienne carte électronique devenue indisponible, mais peut également être utilisée sur différentes références plus récentes, sous réserve de compatibilité électrique et de câblage.

Une solution idéale pour prolonger la durée de vie d’un aspirateur centralisé lorsque la carte électronique d’origine n’est plus fabriquée ou n’est plus disponible.

✓ Une solution pour de nombreuses centrales

Carte électronique universelle.
Prévue pour une centrale équipée d’un moteur.
Remplacement possible d’anciennes cartes électroniques.
Adaptable à différentes marques et générations de centrales.
Commande par réseau filaire basse tension.
Alimentation moteur directement depuis la carte.
Assistance technique SAS AMS FRANCE disponible en cas de doute.

⚠ IMPORTANT AVANT TOUT BRANCHEMENT

En cas de doute, ne mettez surtout pas la centrale sous tension.

Faites-nous parvenir une photo de votre ancienne carte électronique, du câblage existant et, si possible, de la plaque signalétique de votre centrale.

S.A.V. : 06 59 48 32 38

Conseils jusqu’à 20h

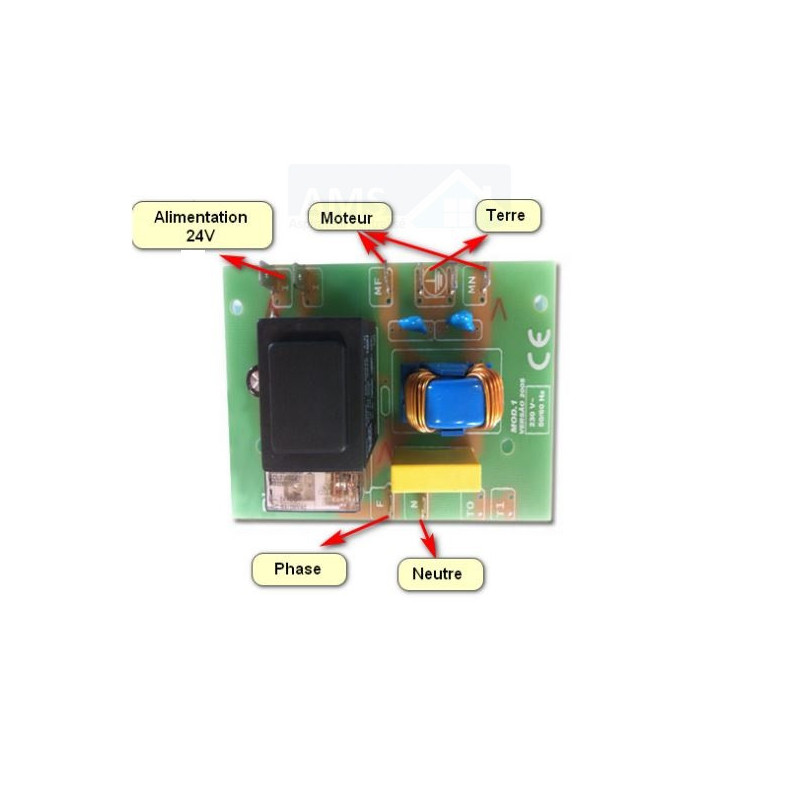

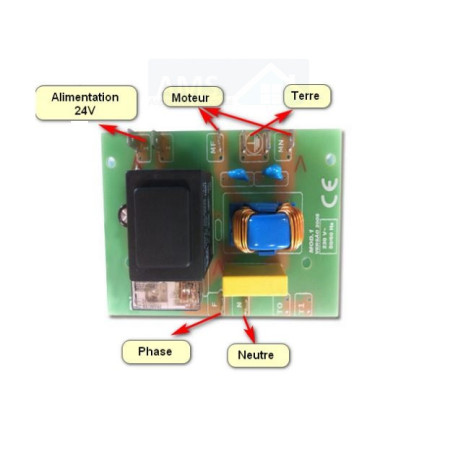

Câblage de la nouvelle carte

F = Alimentation secteur / Phase

La borne F reçoit la phase provenant de l’alimentation secteur 220/230 V.

Sur votre installation, il peut notamment s’agir du fil rouge de la prise 220 V si celui-ci a bien été identifié comme phase.

N = Neutre alimentation secteur

La borne N reçoit le neutre provenant de l’alimentation secteur.

Généralement : fil bleu.

MF / MN = Alimentation du moteur

Les deux fils électriques d’alimentation du moteur d’aspiration viennent se raccorder sur les bornes :

MF / MN

Ces bornes assurent l’alimentation électrique du moteur lorsque la centrale reçoit une commande de démarrage.

⏚ Terre / Masse

La connexion située entre MF et MN correspond au raccordement de la terre.

Y raccorder :

le fil vert / jaune provenant de l’alimentation secteur ;
le fil de terre / masse du moteur.

La continuité de la terre doit impérativement être conservée.

I / I = Contact filaire basse tension

Les deux bornes I / I sont destinées aux deux fils du réseau de commande provenant des prises d’aspiration.

Lorsque le contact est fermé au niveau d’une prise ou de la poignée compatible, la carte commande le démarrage de la centrale.

SCHÉMA DE BRANCHEMENT SIMPLIFIÉ

F	Phase alimentation 220/230 V
N	Neutre alimentation 220/230 V
MF	Fil moteur
MN	Fil moteur
⏚	Terre secteur + terre moteur
I / I	Les 2 fils du contact de commande des prises d’aspiration

Récapitulatif

Phase secteur → F
Neutre secteur → N
Moteur → MF / MN
Terre secteur + terre moteur → ⏚
Commande prises → I / I

⚠ Attention aux couleurs des fils

Sur une ancienne centrale, une installation déjà réparée ou un appareil modifié, la couleur d’un fil ne garantit pas sa fonction. Identifiez toujours la fonction du conducteur avant raccordement.

UN DOUTE SUR LE CÂBLAGE ?

Ne branchez pas la centrale.

Faites-nous une photo AVANT la mise sous tension.

06 59 48 32 38

SMS ou WhatsApp

S.A.V. SAS AMS FRANCE

06 59 48 32 38

Conseils jusqu’à 20h

Vente • Installation • Dépannage • S.A.V.

Réparation toutes marques

SAS AMS FRANCE
Spécialiste de l’aspiration centralisée

www.aspiration-web.fr

Installation électrique à effectuer hors tension. Toute intervention sur une alimentation 220/230 V nécessite les compétences appropriées. En cas de doute sur la compatibilité ou le raccordement de votre centrale, contactez notre service technique avant toute mise sous tension.
