DL 200 ALUTRON

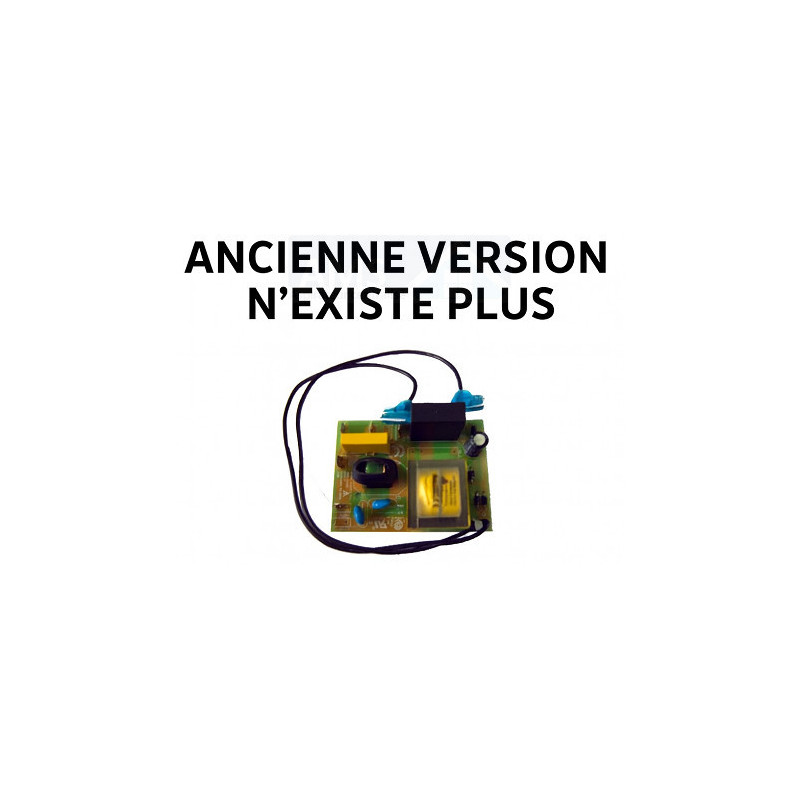

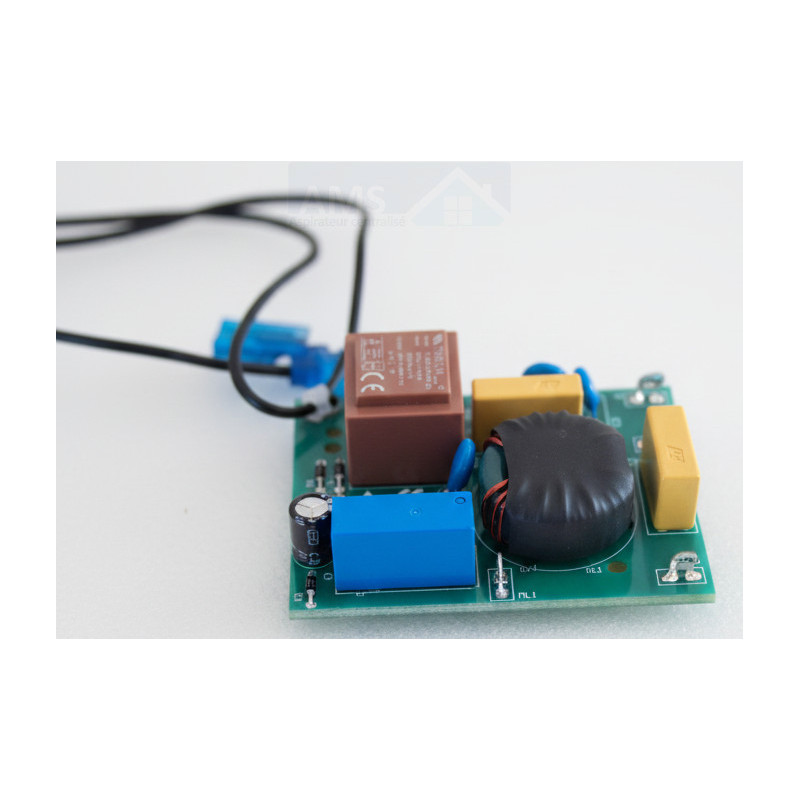

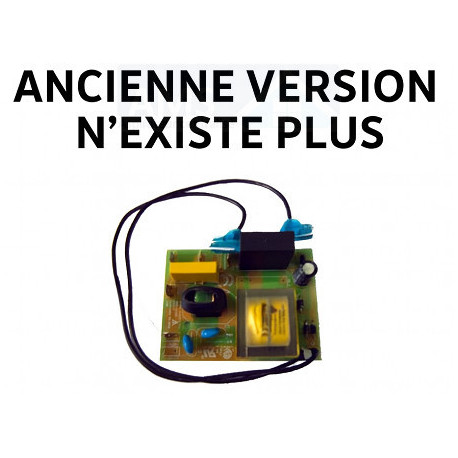

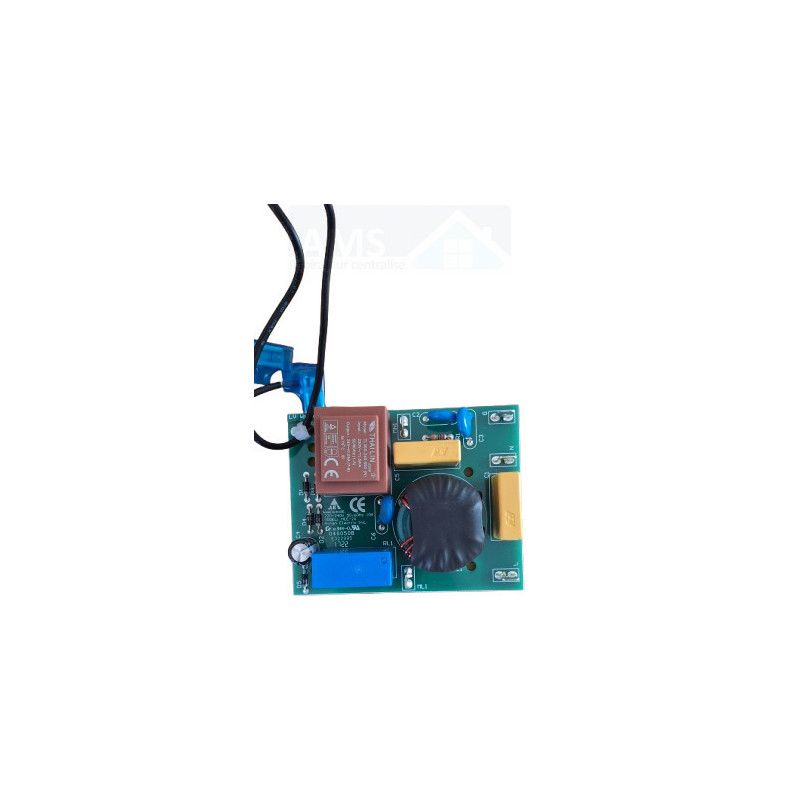

Schéma de câblage – Carte électronique AMS (version 2 moteurs)

Pour raccorder correctement cette carte électronique avec votre centrale équipée de 2 moteurs, veuillez suivre les indications ci-dessous :

1️⃣ Alimentation 230 V

• N : Fil bleu provenant de la prise (Neutre)
• L : Fil rouge provenant de la prise (Phase)

2️⃣ Connexion moteurs (2 moteurs = 4 fils)

Chaque moteur possède 2 fils. Vous avez donc :

• Moteur 1 : 2 fils
• Moteur 2 : 2 fils

Les 4 fils moteurs se regroupent sur les deux cosses :

• ML1 : regroupe 1 fil du moteur 1 + 1 fil du moteur 2
• MN1 : regroupe 1 fil du moteur 1 + 1 fil du moteur 2

Autrement dit : chaque cosse reçoit 2 fils (un de chaque moteur).

3️⃣ Terre

• G : Terre commune (fil vert/jaune)

4️⃣ Basse tension (prise murale)

• Les deux fils noirs correspondent au circuit basse tension.
• Aucune polarité : le sens n’a pas d’importance.

Résumé rapide

En cas de doute sur votre câblage, vous pouvez nous envoyer une photo de votre installation via le support AMS.
